Закрытая прокладка кабелей
Общей характерной чертой прокладки закрытых кабелей является наличие той или иной конструкции (капитальная или декоративная стенка, фальшпотолок, крышка и т.д.), закрывающая непосредственный доступ обслуживающего персонала и посторонних лиц к кабельным изделиям.
Если же прокладывать магистральный кабель на горизонтальном участке трассы, по закрытой схеме возможно применение коробов, труб, лотков и других конструкций. Такие элементы обычно используются для прокладки кабелей горизонтальной подсистемы. Непосредственное крепление кабеля к стене или капитальному потолку применяется обычно при наличии фальшпотолка. При этом все фиксирующие компоненты могут быть классифицированы на элементы непосредственного крепления и крепления с помощью пластиковой стяжки. Элемент непосредственного крепления (однолапковая или двухлапковая скоба, скрепы различных видов и др.) прижимает кабель к потолку или стене. Фиксация элементов данной разновидности согласно отраслевым нормам ОСТН-600-93, может производиться:
В случае использования пластиковой стяжки необходимым дополнительным компонентом ее крепления к несущей поверхности служит дюбель-колье, анкер-клин или иной функционально аналогичный им элемент.
Достаточно часто для прокладки многопарных кабелей из витых пар применяются траверсы и подвесы. Траверс представляет собой Г-образный элемент, который крепится к стене, потолку или отдельной несущей конструкции и может иметь как прямое, так и U-образное окончание поддерживающей части. Подвес имеет значительно более компактную конструкцию, но обладает меньшей емкостью. Он конструктивно выполняется в виде замкнутой разрезной детали с отверстиями под крепежные винты или шурупы. Обычно подвес имеет в сечении прямоугольную или близкую к ней форму, ширину 35-50 мм и изготавливается из стали толщиной 2,5-4мм. Расстояние между элементами рассматриваемой раз- новидности, по известным ТУ зарубежных изготовителей, в подавляющем большинстве случаев должно быть не более 1,5м. Известны лишь единичные фирменные нормы, увеличивающие разрешенное значение этого параметра до 2м. Отечественные нормы, например СНиП 3.05.07-85, требуют, чтобы расстояние между опорами не превышало 1м вне зависимости от варианта исполнения. Общим недостатком траверсов и подвесов как монтажных элементов является то, что они не обеспечивают поддержку прокладываемого кабеля по всей его длине и поэтому эффективны только для кабелей с повышенной жесткостью.
Открытая прокладка кабелей
Характерной особенностью структурированной кабельной проводки, прямо определяемой особенностями построения современных информационно-вычислительных систем и СКС, является сравнительно небольшое по сравнению с горизонтальной подсистемой количество витых пар и световодов магистральных кабелей. Данное положение в сочетании с высокой емкостью магистральных кабелей приводит к тому, что реализация магистральных связей может быть выполнена на основе немногочисленных кабелей, а зачастую - вообще на единственном. Линейные магистральные кабели обычно не проходят непосредственно через офисные помещения. В данной ситуации достаточно привлекательным оказывается решение построения некоторых участков линейной части магистральной подсистемы на основе открытой прокладки кабелей вне кабельных каналов. В частности, в зданиях старой постройки широко практикуется открытая прокладка вертикальных участков магистральных кабелей по лестничным клеткам. Из-за существенного ухудшения эстетических характеристик такое решение может быть рекомендовано только в отношении помещений с ограниченным доступом посторонних лиц. Для защиты от актов вандализма и неумышленных эксплуатационных повреждений на вертикальных участках кабель должен быть защищен от механических воздействий на высоту 2,3м желобом из тонколистовой стали. Нижний конец желоба заделывается в перекрытии цементным раствором.
Проход кабелей через стены и перекрытия согласно отраслевым нормам ОСТН-600-93, пункт 3.141 должен осуществляться в неметаллических или стальных трубах, а также в коробах и проемах. Общим требованием к этим элементам является обеспечение ими норм противопожарной безопасности и выполнения требований к допустимому радиусу изгиба кабельных изделий.
Рекомендуемый TIA/EIA-569-A уровень максимального заполнения вертикальных трубчатых элементов магистральными кабелями и минимальный радиус изгиба трубопровода
Труба «в свету» | Максимальная заполняемая при использовании площадь, мм2 | Rmin изгиба для кабелей | ||||
D, мм | S, мм2 | со стальными упрочняющими элементами, мм | для других кабелей, мм | |||
1 кабеля | 2 кабелей | 3 кабелей | ||||
20,9 | 345 | 183 | 107 | 138 | 210 | 130 |
26,6 | 559 | 296 | 173 | 224 | 270 | 160 |
35,1 | 973 | 516 | 302 | 389 | 350 | 210 |
40,9 | 1322 | 701 | 410 | 529 | 410 | 250 |
52,5 | 2177 | 1154 | 675 | 871 | 530 | 320 |
62,7 | 3106 | 1646 | 963 | 1242 | 630 | 630 |
77,9 | 4794 | 2541 | 1486 | 1918 | 780 | 780 |
90,1 | 6413 | 3399 | 1988 | 2565 | 900 | 900 |
102,3 | 8268 | 4382 | 2563 | 3307 | 1020 | 1020 |
128,2 | 12984 | 6882 | 4025 | 5194 | 1280 | 1280 |
154,1 | 18760 | 9943 | 5816 | 7504 | 1540 | 1540 |
Кабели магистральных подсистем достаточно часто прокладываются в соответствии с правилами, действующими в отношении одиночных проводов. Для обеспечения условий нормальной эксплуатации магистральный кабель должен быть надежно зафиксирован в рабочем положении. Вне зависимости от вида используемого крепежного элемента расстояние между ними по горизонтали согласно отраслевым нормам ОСТН-600-93, пункт 2.131 должно составлять не более 350 мм, по вертикали - с шагом 500 мм, а в местах поворота кабеля крепежные элементы устанавливаются на расстоянии 100 мм от вершины угла в обе стороны. СНиП 3.05.07-85 в пункте 3.141 задает для волоконно-оптического кабеля независимо от типа его конструктивного исполнения несколько менее жесткие требования и в процессе прокладки по стене рекомендует крепить его по всей длине через 1м.

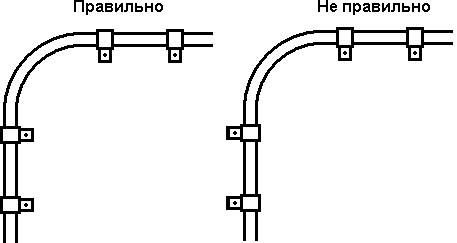

В качестве примера применения отмеченных выше положений на рисунке изображены правила организации поворотов кабеля. Функции крепежного элемента в данном конкретном случае выполняют достаточно популярные на практике однолапковые скобы. Отметим, что нарушение правила установки фиксирующих скоб, в отношении их ориентации в одну сторону, сопровождается значительными неудобствами прокладки дополнительных кабелей по данной трассе, так как неизбежно приводит к их перехлестам.
